硬件说明

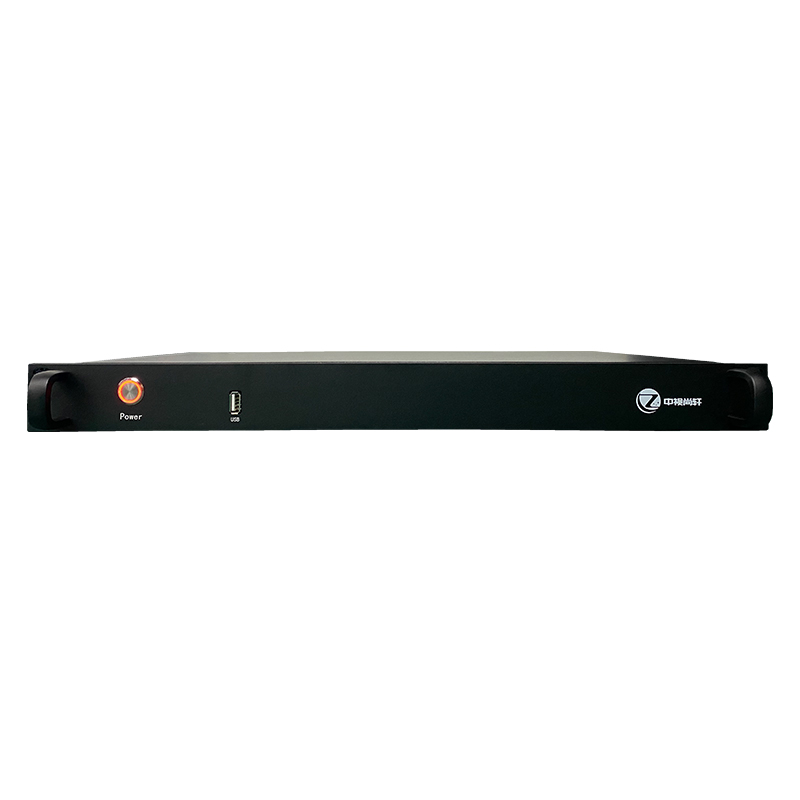

标准1U录播设备,可上机架。

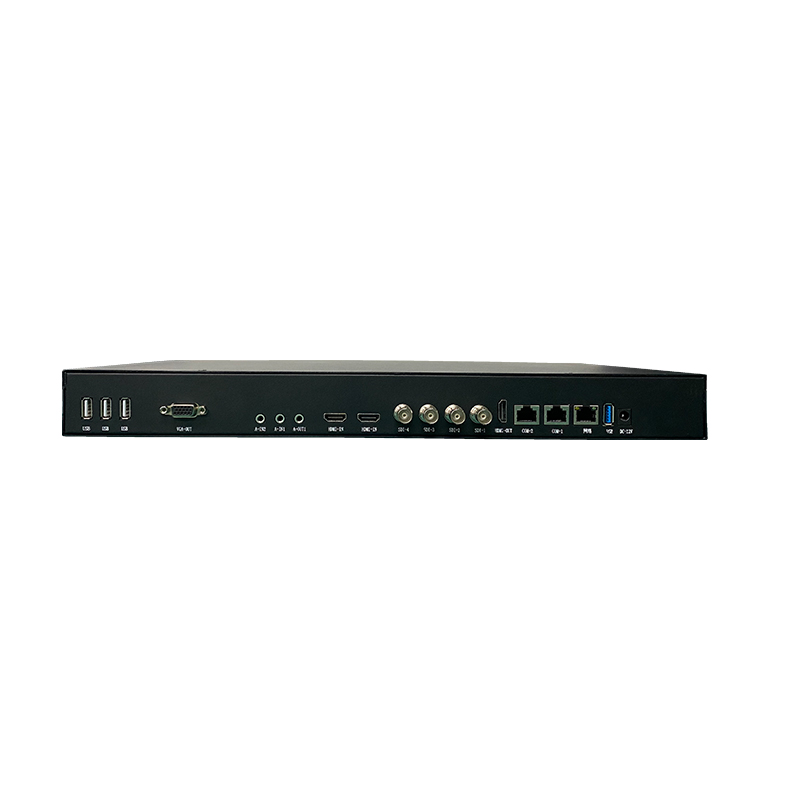

视频输入接口:4路3G-SDI,2路HDMI。
视频输出接口:2路HDMI、1路VGA视频输出接口。
1路USB3.0,4组USB2.0可外接U盘拷贝视频,键盘鼠标操控主机等
支持两路音频输入 及2路音频输出。音频编码格式:AAC。
内置1T硬盘。自带磁盘录制保护策略磁盘录制满后自动覆盖最早视频
电影模式和资源模式同步录制
录制码率支持512Kbps—60Mbps(可调),帧率支持25 Fps、30 Fps、50 Fps、60Fps;
录制到外接U盘,无需拷贝,即插即录;
rtmp直播可推送到第三方直播平台
可同时i推送主流和辅流两组,直播的码率可调
移动端APP支持对录播主机通道信号的导播功能,可对6路通道信号画面切换操作
支持对录播主机录制状态的管控,实现课程录制的开始,暂停,停止功能
支持录播控制APP直播推流管理,开始直播,停止直播功能。
支持录播控制APP实时监看主监画面。
支持对录播系统跟踪的自动和手动模式的切换。
中视尚轩高清录播系统 | |
型号 | SX-S6 |
视频系统 | 高清 |
视频格式 | 1080P25,30,60HZ |
存储介质 | 内置存储1T,U盘录制 |
视频输入 | 4路3G-SDI,2路HDMI |
视频输出 | 1路HDMI |
网络接口 | 千兆以太网口,三网通4G,无线视频接入 |
USB接口 | 1USB3.0端口 2USB2.0端口 |
232接口 | 2个232接口 |
音频输入 | 2个3.5mm输入 |
音频输出 | 2个3.5mm |
电源 | DC 12V±10% |
工作温度 | -10 ℃ ~ +60 ℃ |
规格 | 标准1U |
录播直播导播系统
1.支持≥10 路视频的画面无缝切 换、叠加、拼接等处理功能同时支持主预监实时观看至少 12 画面同步显示;包括≥4 路高清 1080P SDI 信号输入、≥1 路计算机信号 DVI 信号、≥1 路 HDMI 信号、和多路远程互动信号输入。
2.支持接入≥4 间会场进行互动,会场支持双流听课,即可以观看主讲会
场画面、同时预览主会场PTT 视频;可实现视音频双向远程互动,本地会场视频与远端交互信号可录制为一个视频文件,无需后期进行编辑合成。
3.集成图像跟踪系统,无需配备额外的跟踪系统主机即可完成自动跟踪拍摄功能:
1)无需辅助摄像头、LIUNX 架构,智能前置化,跟踪算法内嵌至录播主机;
2)灵活的跟踪策略,即可支持全程跟踪,也可支持会场快速走动切换全景,小范围走动特写跟踪策略;
3)目标跟踪不受会场大小、形状限制,适用于不规则会场;
4)会场区可设置屏蔽区域,屏蔽区域形状可自定义调整,保证不受投影、
电子白板、一体机等因素干扰,可基于以上环境或物体进行现场抗干扰演示;
5)具备抗干扰能力,不受强光、电磁、声音等因素影响,在自然光照条件下可正常工作;
6)跟踪镜头根据目标移动速度和动作幅度的智能调整移动速度,便镜头平滑过度,在保持目标处于镜头的同时视频流畅自然;
4、系统参数
1.系统支持至少 10 路高清视频导播切换,≥4 路SDI 有线或者无线视频接入,≥2 路HDMI 接入,≥2 路DDR 视频,≥1 路片头,≥1 路片尾导入支持后台上传,U盘拷贝,本地录制视频接入通道等;高清支持1080P;支持画面的叠加、拼接、无缝切换。
2.支持云台的上下左右,变焦,速度等控制,控制协议支持232 接口控制,TCP/UDP 的IP 控制,支持端口的自定义。可支持导播台的联动。预置位点击存储和调用,不需要繁琐的设置。支持预览画面的点击跟踪。
3.分屏显示模式设置:可实现≥7 种分屏模式的设置;特效切换模式设置:可实现单分屏模式≥14 种特效切换,如各种划像,切割,淡入淡出,分开等,分屏模式也支持点击跟踪功能。
4.系统支持主监PGM 导播区和PVW 预监设置,PGM 导播区可以实现导播全屏,在全屏模式下双击支持返回导播窗口;PVW 预监可以预先调试视频后切换到主监设置。
5.支持多种录制模式,导播通道,资源通道用户可自由选择是否录制。录制时长可分段存储,录制码率支持512Kbps-60Mbps 可调,帧率支持25 Fps、30 Fps、50Fps、60Fps,码率控制支持CBR和VBR,I 帧间隔等可调。录制的音频采样率128kbps,采样率可调32000,44100,48000 等,音频编码AAC。录制的存储介质可选择本地硬盘和U 盘,可设置硬盘上限存储设置,设置后录制视频达到硬盘上线会自动覆盖最早记录。支持录制时的添加录制信息主讲人,课题名称等信息,录制支持倒计时的选择。
6.HDMI的输入自带图像检测。系统内置图像检测,无需在教师电脑端安装任何插件即可实现教师电脑信号的自动切换,支持阈值,触发,切换停留时长等操作,支持当前VGA 锁定状态。
7.可实时添加LOGO,字幕,时钟,标题等。LOGO,字幕,时钟,标题的位置支持在画面拖拽,字幕和标题支持颜色,大小等调节,LOGO 支持颜色的调整。可自定义增加字幕条的背景,字幕叠加在图片字幕条显示。
8.系统内置虚拟抠像模式,可支持多通道抠像。内置≥6套2.5D 的虚拟场景,虚拟场景可自定义后台更换,虚拟模式的背景可自定义添加视频。
9.虚拟的场景支持电视框的加入,可自定义设置视频的大小,视频位置可通过鼠标在通道预览窗口拖拽,放大,缩小等操作。
10.系统配有智能控制终端,具备≥8 键按钮,可一键开始录制、暂停、直播、PPT 上下翻页,4 组场景切换,一键开启抠像绿膜抠像,录制power 灯和data 灯,切换power灯和data 灯提示。
11.绿膜抠像软件可实现书写大屏虚拟变色:一键变绿、蓝、红三种颜色背景;可独立设置色值,支持独立的显示为绿色,采集端正常颜色。
12.抠像模式下前景通道支持云台摄像机(包含无线云台摄像机)和广播及摄像机的接入。云台摄像机支持上下左右,变焦,速度等控制,背景通道可用笔记本输入的信号和自定义背景通道当作背景进行抠像。
13.系统界面提供系统时间,音频状态,IP 地址,CPU、内存、硬盘空间等供录制人员能检测监看,4G 网络信号支持上传的码率可以实时监测。
14.系统支持快速剪辑制作功能,可在课件中截取相关知识点,将其保存为微课,并对微课进行分类保存。
15.支持远程导播用户角色、权限、密码设置。可控制系统访问人数,录课状态与空闲状态下可分别支持不同的人数。16.提供录播系统的 SDK 接口控制录播主机,接口文档包含TCP/UDP,232 等协议。232 接口可自定义设置接入导播台或者控制终端等。
17.录播系统需支持远程APP 导播管理控制。
导播切换台
1.支持≥4 种多画面模式切换,支持≥4 种切换特效。2.PGM 和PVW 支持≥6 通道的切换特效切换和CUT 的硬切。
资源管理云录播直播点播平台
1.扫码观看,链接分享,为了便于用户使用移动端对平台教育资源的观看,平台支持二维码扫描,链接分享,用户可通过微信扫码的方式进行直播、点播的观看。
观看同时也可以发表相关的评论,支持在线打分;
2.云直播服务,资源管理系统的直播选项,可根据实际场景需求,遇大规模观看
的环境下,本地服务器无法负载,可桥接云直播服务器。完成直播任务。无需担心访问人数,及本地服务器的负载能力;
3.资源管理云平台需具备云录播功能,具备录播管理模块,可以增加会议室和删除会议室;会议室摄像机管理模块,可添加和删除摄像机;会议室信息管理:可以编辑管理员信息;
4.微课截取:支持所见即所得的对每个视频课件实现微课物理截取,可直接在网页上对视频进行拖拽并截取形成微视频,配置后期切片的管理,用户可通过后期进行知识点的编辑完善。配置切片信息的搜索引擎整合管理;
5.投标人所投资源管理云平台产品,需有独立平台APP,便于移动化教学及日常管理;
6.资源管理云平台独立APP 含有视频直播,视频点播,视频互动,新闻动态,设置等操作;
7.视频互动默认为未授权状态,授权后可接入多方互动界面,可通过USB摄像机接入互动系统;
8.可设置当前触摸屏的信息,网络,无线IP,接入云平台账号等;
