精品互动录播主机
品牌 中视尚轩
型号 SX-S8
颜色 钛金灰
15101074060
产品参数
品牌
中视尚轩
型号
SX-S8
颜色
钛金灰
我知道了
产品详情规格参数


精品互动录播主机

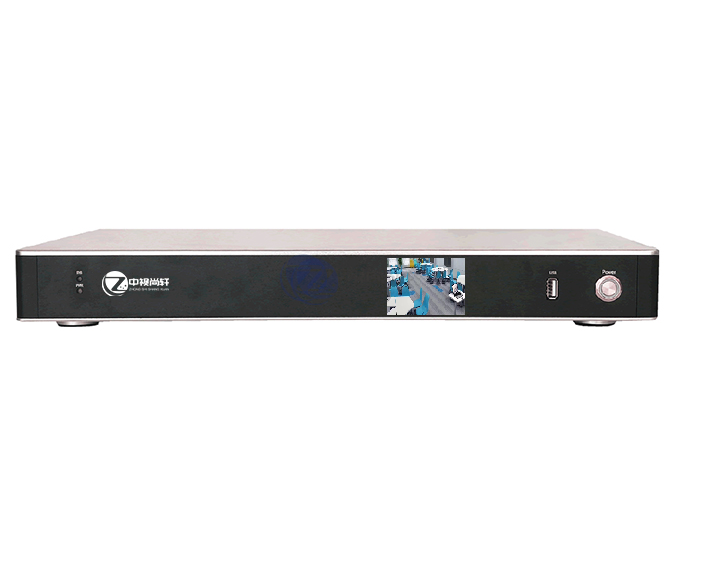

一、整机外观




二、功能介绍


录播主机提供导播输出画面,在录播主机上可直接进行录播功能操作,同时内置远程导播模块,可使用电脑通过网络访问远程导播界面进行录播功能操作;

导播界面分为信号显示区,录播控制区和功能设置区,界面布局简洁清晰,提供良好的用户体验;

导播界面信号显示区提供PGM主播窗口、PVW预监窗口、资源窗口;

导播界面录播控制区提供一键录制、暂停、直播、启用OSD信息等功能按钮;

导播界面功能设置区提供云台控制按钮、分屏模式、切换效果等功能按钮;

2.1导播系统

完成信号连接后,导播界面可自适应显示视频信号,支持不同分辨率的视频混合输入;

系统可接入6路高清视频,2路VGA/HDMI/DVI;


2.2视频录制

系统可录制MP4、FLV两种格式(任选其一);

支持电影模式和资源模式同步录制,资源模式下可在接入的信号中任选5路(最多)进行录制;

系统支持H.264视频编码协议和ACC音频编码协议,录制码率支持512Kbps—60Mbps(可调),帧率支持25 Fps、30 Fps、50 Fps、60Fps;

系统支持直接录制到外接U盘,无需拷贝,即插即录;

2.3视频直播

系统支持本地直播和远程直播两种方式,本地直播通过主机的HDMI接口输出至电视机可观看实时的直播画面,远程直播通过推流的方式可实现局域网内和公网直播

系统内置rtmp直播服务器,支持200路直播并发,也可将直播流推送到第三方流媒体服务器;

外网直播码率支持512Kbps—8Mbps(可调);

系统支持TS、RTSP、RTMP三种直播协议;

系统支持双码流直播方式,根据不同网络环境选择对应码率;

2.4多方互动

支持对接MCU,通过SIP或H。323协议进行大规模外网互动;

支持局域网无需配置MCU即可实现点对点对呼,最多支持4间教室同时呈现在一个互动画面上

支持单个教室同时输出两路视频进行互动,分享任意教室VGA视频通道;

三、产品特点

3.1系统稳定


一体化嵌入式LINUX系统,带来更稳定的用户体验;单板卡设计,所有信号均在一体化板卡中进行采集、编码、录制、直播和存储,减少信号链路造成的信号衰减和维护成本,确保系统长期稳定运行。


3.2高度集成


单台主机支持音频、视频同步采集及编码,无需额外配置声音处理系统即可完成话筒的供电、声音传输等,主机自带Windows系统可视化调音台软件,可针对声音进行调试。


3.3接口丰富


主机支持8路高清1080P视频信号接入,支持TRSP网络流、HD-SDI、HDMI、DVI、VGA、CVBS、YPBPr(全接口)等多种视频信号混合输入满足录播、直播等应用;主机支持8路Mic输入、支持连接吊麦或无线麦克等信号,2路line in 输入、支持教师电脑等多媒体音频信号,4路line out 输出,支持输出到功放设备进行现场扩音。


3.4功能丰富


系统提供录播、直播、互动课堂、微课堂、自动混音、在线编辑、课件管理等功能,满足学校常见应用。


3.5实时录播


系统支持最多5路通道同时录制,生成5路独立视频文件,互不干扰;系统支持录制MP4/FLV格式视频文件用于后期编辑;同时支持外接U盘等移动设备录制,即插即录,无需另行拷贝。


3.6实时高清


支持HDMI高清直播输出,零延时,无压缩,无损失,真高清,快速构建超高质量的教学观摩环境,给用户更好的视觉体验;也可为其他教学应用提供高质量音视频信号。


3.7高清直播


系统内置高性能直播组件,独有的流媒体优化技术,单台录播主机即可实现200路高清1080P直播,配合专业直播方案可实现万人级的大规模直播。


3.8互动课堂


系统内置实时互动模块,无需外置MCU等即可实现局域网双向互动,最大支持4路互动画面同时互动;系统亦支持对接MCU,通过SIP、H.232协议进行大规模互动;支持单个教室同时输出两路视频进行互动,分享任意教室VGA视频通道。


3.9一键抠像


系统支持一键微课模式录制,默认以PPT画面为底图,支持自动加载图片;


3.10自动混音


系统内置音频处理模块,支持Mic in、Line in输入,无需另外配置音频处理系统即可实现自动混音,同时支持噪声抑制、回声抑制、回声消除等多功能于一体。


3.12在线编辑


系统内置小型编辑软件,可在线对接视频文件进行简单编辑,无需专业知识,简单实用。


3.13课件管理


系统内置资源管理系统,可对视频文件进行点播、下载、上传、删除、编辑操作,支持一键上传至FTP服务器,支持设定时间自动上传。



系统

操作界面

本地导播操作界面、B/S远程导播操作界面

系统结构

一体化嵌入式Linux系统

视频

视频输入

6HD-SDI1DVI1HDMI

视频输出

1VGA1HDMI

视频显示

多种画面显示,分屏最多6画面

视频直播

支持TSRTSPRTMP协议,支持双流直播

音频

音频输入

8mic in2line in,支持48V幻象供电

音频输出

4line outHDMI out音视频同步输出

音频编码

AAC-LC,支持回声抑制、消除,噪声抑制,自动混音

图像处理

及存储

视频录制格式

MP4FLV

视频编码帧率

25fps30fps50fps60fps

本地录制码率

512kbps~61440kbps可调

外网直播码率

25kbps~61440kbps可调

音频码率

128K

数据存储

内置一个1TB SATA硬盘 ,最大支持4TB

通信接口

232接口

4组,支持RS232协议

RJ45网络接口

1个千兆网络接口

USB接口

3USB2.01USB3.0接口

环境

工作电压

DC12V/5A5.5*2.1*10mm接口

设备尺寸

430mm×270mm×50mm
